行業內其他品牌參數 |
BOLTING博霆 |
|
超高壓液壓泵 |
|
|

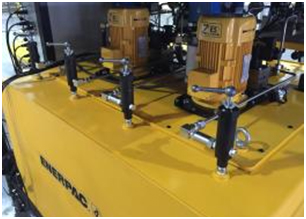

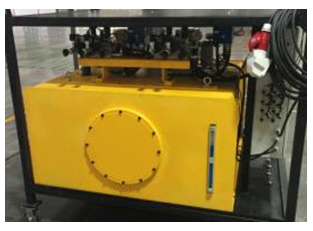

(1) 液壓動力單元配置兩臺 其他品牌 高 效 ZE 系列電動泵供油，正常情況下一臺電動泵為兩個液壓油缸供油； (2) 同時可以通過外部管路連接后用其中一臺電動泵為四個液壓油缸供油； (3) 高頻電磁換向閥用于頂升/縮回控制； (4) 一個 800L 可用液壓油容量的油箱為系統的應用和循環冷卻提供充足的油量； (5) 配置液壓油冷卻器可以及時冷卻液壓油，防止工作過程中液壓油溫度上升過快； |

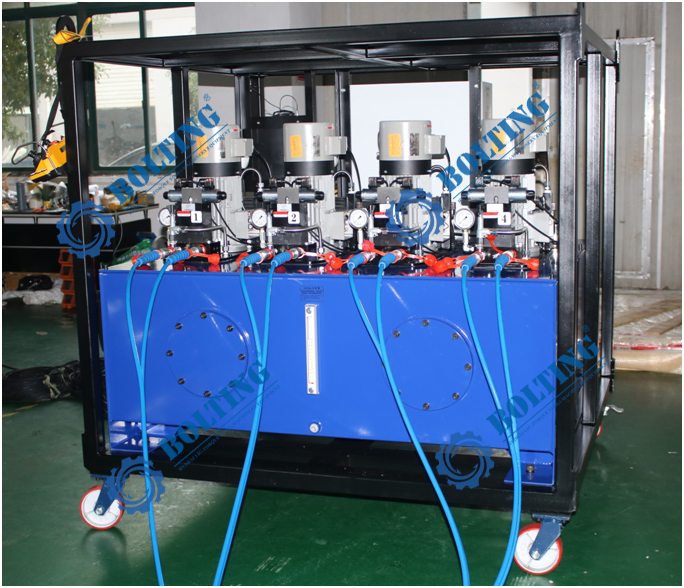

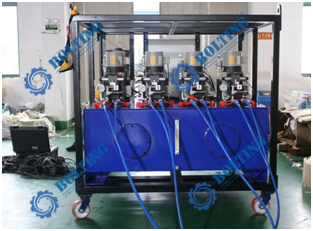

(1) 液壓動力單元配置四臺 HAWE 高 效RZ系列電動泵供油，正常情況下一臺電動泵為1臺液壓油缸供油； (2) 同時可以通過外部管路連接后，替代原有4臺泵中的一臺為其連接的液壓油缸供油； (3) 高頻電磁換向閥用于頂升/縮回控制； (4) 一個 800L 可用液壓油容量的油箱為系統的應用和循環冷卻提供充足的油量； (5) 配置液壓油冷卻器可以及時冷卻液壓油，防止工作過程中液壓油溫度上升過快； |
|
|
|
|
|
|
|
|
|

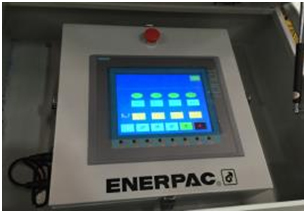

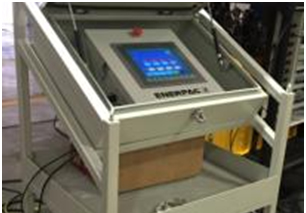

PLC電氣控制系統 |
|
|

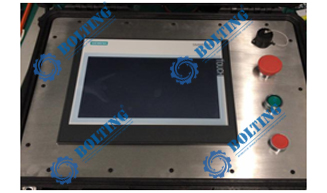

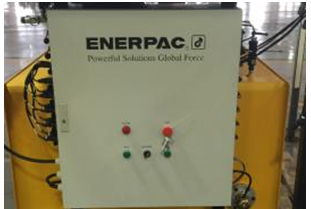

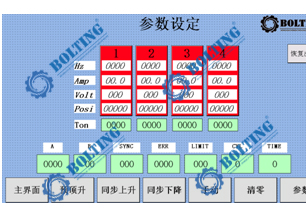

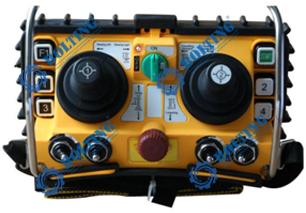

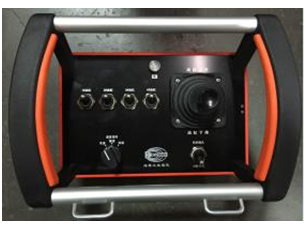

(1) 10” LCD 觸摸屏的人機界面； (2) 允許用戶輸入所需參數為提升操作做準備； (3) 實時顯示包括位移和液壓工作壓力的頂升操作狀態； (4) 壓力檢測功能可防止在頂升時油缸或位移傳感器失效引起不希望發生的事情； (5) 為保護 PLC 和便于移動，PLC 控制臺安裝在一個鋼制支架上； (6) 除了可以在主控制臺操作外，也可以通過 HBC 無線控制器進行遠程操作，便于近距離觀察負載頂升過程和油缸狀態； |
(1) 10” LCD 觸摸屏的人機界面； (2) 允許用戶輸入所需參數為提升操作做準備； (3) 實時顯示包括位移和液壓工作壓力的頂升操作狀態； (4) 壓力檢測功能可防止在頂升時油缸或位移傳感器失效引起不希望發生的事情； (5) 為保護 PLC 和便于移動，PLC 控制臺安裝在一個鋼制支架上； (6) 除了可以在主控制臺操作外，也可以通過 HBC 無線控制器進行遠程操作，便于近距離觀察負載頂升過程和油缸狀態； |
|
|
|
|
|
|
|
|
|
|

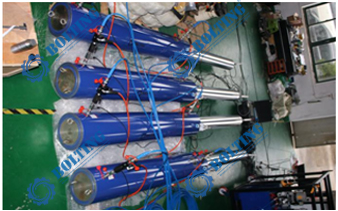

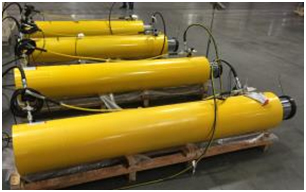

液壓油缸 |
|
|
(1) 用于頂升/下降負載； (2) 配置液壓平衡閥的液壓油缸方可單獨用于同步頂升系統中； (3) 配置液壓平衡閥的液壓油缸的上下腔均需安裝防止超載的安全閥； (4) 此系統需要將液壓油缸放入專門設計的頂升支架并固定好方可使用； |
(1) 用于頂升/下降負載； (2) 配置液壓平衡閥的液壓油缸方可單獨用于同步頂升系統中； (3) 配置液壓平衡閥的液壓油缸的上下腔均需安裝防止超載的安全閥； (4) 此系統需要將液壓油缸放入專門設計的頂升支架并固定好方可使用； |
|
|
|
|

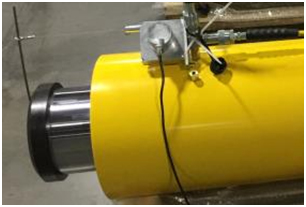

位移傳感器 |
|
|
(1) 用于多點同步頂升操作； (2) 專門設計適用于惡劣工況條件下； (3) 圖示為模擬調試階段情況； |
(1) 用于多點同步頂升操作； (2) 專門設計適用于惡劣工況條件下； (3) 圖示為模擬調試階段準備發貨情況； |
|
|
|

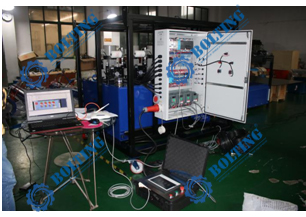

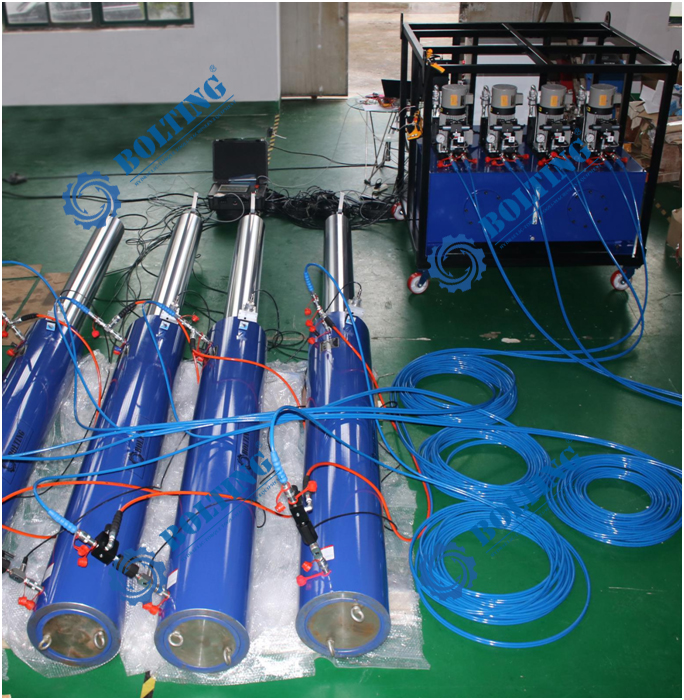

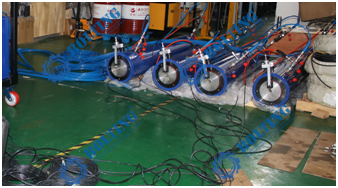

調試中1600噸，行程1.8米的PLC控制全自動同步頂升系統（數控智能油缸同步控制系統）
調試中1600噸，行程1.8米的PLC控制全自動同步頂升系統（數控智能油缸同步控制系統）
調試中1600噸，行程1.8米的PLC控制全自動同步頂升系統（數控智能油缸同步控制系統）
調試中1600噸，行程1.8米的PLC控制全自動同步頂升系統（數控智能油缸同步控制系統）

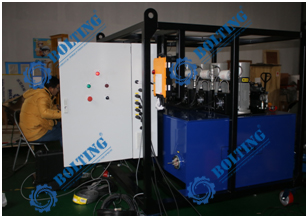

BOLTING博霆1600噸PLC控制全自動同步頂升系統（數控智能油缸同步控制系統）實驗中
